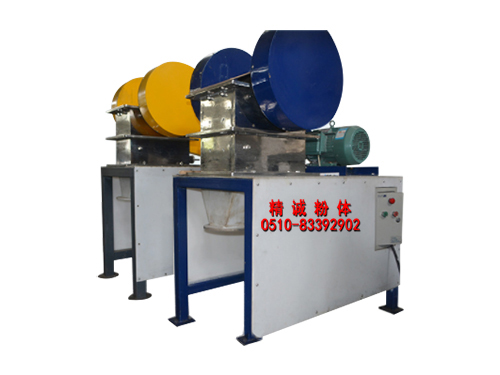

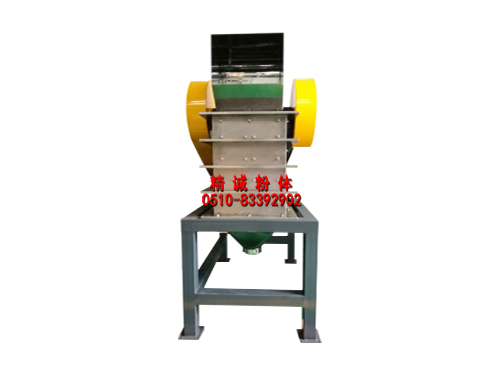

顎式破碎機
動顎、定顎均襯有剛玉陶瓷襯板或耐磨不銹鋼，
破碎腔兩側面襯有PP板（或剛玉陶瓷板） |
結構簡單、維修方便，工作安全可靠，適用面范圍廣
|
設備概述
顎式破碎機是在原復擺顎式破碎機的基礎上，針對精細化工高純、抗污染、耐腐蝕等特定要求而優化設計的產品。動顎、定顎均襯有剛玉陶瓷襯板或耐磨不銹鋼，破碎腔兩側面襯有PP板（或剛玉陶瓷板），機身和相關零件均采用SUS304不銹鋼制造，提高了設備的耐磨性和耐腐蝕性，且對物料無污染，可作為氣流粉碎前的粗粉碎機使用。該機結構簡單、維修方便，工作安全可靠，適用范圍廣。
工作原理

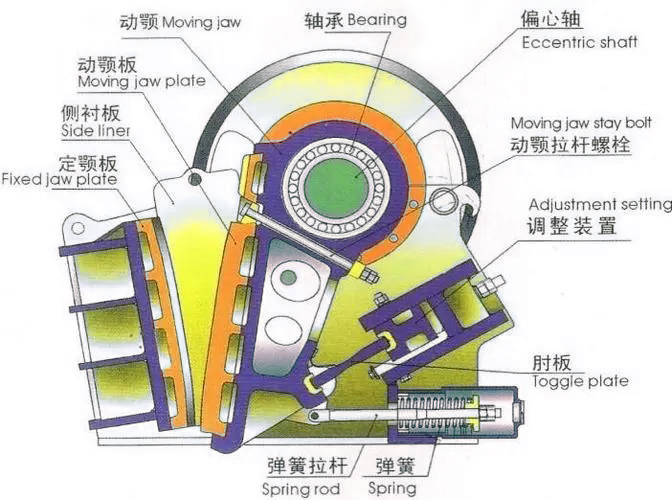

動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復擺式顎式破碎機。工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動顎周期性地靠近、離開定顎，從而對物料有擠壓、搓碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。
產品參數
|
型號 |
EP-40×90 |
EP-150×200 |
EP-200×300 |
EP-400×600 |
|
進料口尺寸mm |
40×90 |
150×200 |
200×300 |
400×600 |
|
出料口尺寸mm |
1-10 |
1-20 |
1-30 |
1-40 |
|
功率kw |
0.37 |
2.2 |
7.5 |
30 |
|
進料尺寸mm |
20×80 |
80×180 |
130×280 |
250×550 |
|
產量kg/h |
5-20 |
50-500 |
50-1500 |
1000-10000 |
|
外形尺寸mm |
450×300×270 |
1080×620×1550 |
1120×730×1700 |
2000×1220×2500 |
